Машиностроение
Станина машины
- Сварная конструкция, конструкция ячеек
- С терморазгрузкой и гашением вибрации
- Гладкая внутренняя поверхность для хорошего отвода и очистки охлаждающей воды
- Закаленные прецизионные направляющие
Машинный стол
- Чугунные или электромагнитные патроны с бесступенчатой регулировкой скорости
- Устройства наклона с одной или двумя осями для полого или торцевого шлифования
- Автоматические устройства подъема заготовок
Каретка шлифовальной головки
- Прочная чугунная конструкция для лучшего распределения нагрузки и плавной работы
- Всесторонняя роликовая система для горизонтального перемещения
- Регулируемые длинные плоские направляющие для вертикального перемещения
Подача вниз
- Система шарико-винтовой передачи с гидравлической компенсацией веса для снижения цены и быстрой регулировки машины.
Шлифовальный шпиндель правый
- Высокоточный подшипниковый узел доступен как подшипник скольжения или роликовый подшипник
- Вращающийся конус колеса с фиксированной двухскоростной опорной осью
Шлифовальный шпиндель РВ
- Специальная конструкция с высокоточными роликовыми подшипниками
- Полый вал двигателя для подачи охлаждающей воды
- Устройство наклона двигателя для полого или торцевого шлифования
Шлифовальный шпиндель правый
- Прямые колеса с конусным фланцем
- Перевязочные устройства
Шлифовальные инструменты РВ
- Сегментные головки, кольцевые круги, чашечные круги
- Перевязочные устройства
Блок охлаждающей воды
- Мощные насосы охлаждающей жидкости и очистки
- Баки охлаждающей жидкости больших размеров
- Полностью автоматические очистительные установки
Управление машиной
- Бесплатные предварительно программируемые циклы шлифования
- Руководство оператора открытым текстом
- Ось с контурным управлением
- Бесступенчатая регулировка скорости
- Автоматические калибровочные устройства
Наша дальнейшая производственная программа
- Вертикальные плоскошлифовальные станки с длинным столом,
профильные шлифовальные станки
мощность двигателя от 2 до 350 кВт
длина шлифования от 900 до 15000 мм
ширина шлифования - Горизонтальные плоскошлифовальные станки с длинным столом,
профильные шлифовальные станки
мощность двигателя от 10 до 60 кВт
длина шлифования от 900 до 15000 мм
ширина шлифования до 1000 мм - Ножешлифовальные станки для прямых и
дисковых ножей. Ножи из карбида вольфрама - Вальцешлифовальные станки
мощность шлифовального двигателя от 3 до 50 кВт
диаметр валка до 1000 мм
длина валка до 6000 мм - Торцевые (торцевые) шлифовальные станки
шлифовальный двигатель мощностью от 10 до 50 кВт
с углами до 50°
- Системы обработки и роботы с ЧПУ и без
него — это этапы автоматизации, направленные на повышение производительности и
повышение экономичности для всех типов машин.
Прецизионно-шлифовальные станки
Современное и экономичное измельчение с помощью системы Göckel
Наша компания имеет более чем 115-летнюю традицию в области машиностроения и десятилетиями специализируется на прецизионных шлифовальных станках.
Мы предлагаем вам инновации для вашего производства с нашей проверенной системой Göckel.
| РН 50 | РН 60 | РН 80 | РХ 100 | РХ 130 | РХ 150 | правая сторона 180 | |
| Ø помольного стола, мм | 500 | 600 | 800 | 1000 | 1300 | 1500 | 1800 |
| Высота шлифования, мм | 250 | 300 | |||||
| Мощность измельчения, кВт | 15 | 22 | 45-60 | ||||
| Grinding speed, U/min | 1200-2200 | 1000-2000 | |||||
| Шлифовальный инструмент Ø, мм | 350 | 350/500 | 500/600 | ||||
| Rapid positioning, mm/min | 1000 | ||||||
| Подача вниз, мм | 0,001-0,2 | ||||||
| Скорость стола, об/мм | 50-200 | 20-150 | 20-100 | ||||
| Привод стола, кВт | 4 | 6 | 7,5 | 11 | |||
| Coolant, I/min | 160 | 240 | 400 | ||||
| Точность шлифования, мм | ±0,002 | ±0,005 | |||||

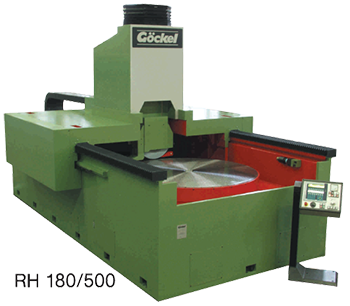

Горизонтальный плоскошлифовальный станок с поворотным столом Тип RH
Стол Ø 500-1800 мм, Мощность 14-60кВт.

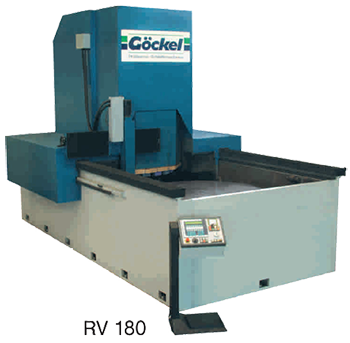

Вертикальный плоскошлифовальный станок с поворотным столом Тип RV
Стол Ø 500-1800 мм, мощность 25-185кВт.
| РВ 50 | РВ 60 | РВ 80 | РВ 100 | РВ 130 | РВ 150 | РВ 180 | |
| Ø помольного стола, мм | 500 | 600 | 800 | 1000 | 1300 | 1500 | 1800 |
| Высота шлифования, мм | 250 | 300 | |||||
| Мощность измельчения, кВт | 30 | 52 | 90-185 | ||||
| Grinding speed, U/min | 1000 | 750 | 600 | ||||
| Шлифовальный инструмент Ø, мм | 450 | 500 | 600 | 800 | 1000 | ||
| Rapid positioning, mm/min | 1000 | ||||||
| Подача вниз, мм | 0,001-0,2 | ||||||
| Скорость стола, об/мм | 50-200 | 20-150 | 20-100 | ||||
| Привод стола, кВт | 4 | 6 | 7,5 | 11 | |||
| Coolant, I/min | 2x160 | 160+240 | 2x240 | ||||
| Точность шлифования, мм | ±0,005 | ±0,001 | |||||
 |
 |
 |
 |
 |
